產品名稱：CH-BSS-ESH S型傳感器
產品特點：CH-BSS-ESH S型拉力壓力傳感器采用優質不銹鋼材質，具有高精度，高穩定性，低外形，安裝簡便、快速等特點。適用于試驗機、配料秤、攪拌站、皮帶秤和包裝秤等，多做拉力使用，也可壓用。
量程：1kN（100kg）、2kN(200kg)、25kN(250kg)、5kN(500kg)、75kN(750kg)、10 kN(1t)、15 kN(1.5t)、20 kN(2t)、25 kN(2.5t)、50 kN(5t)、100 kN(10t)

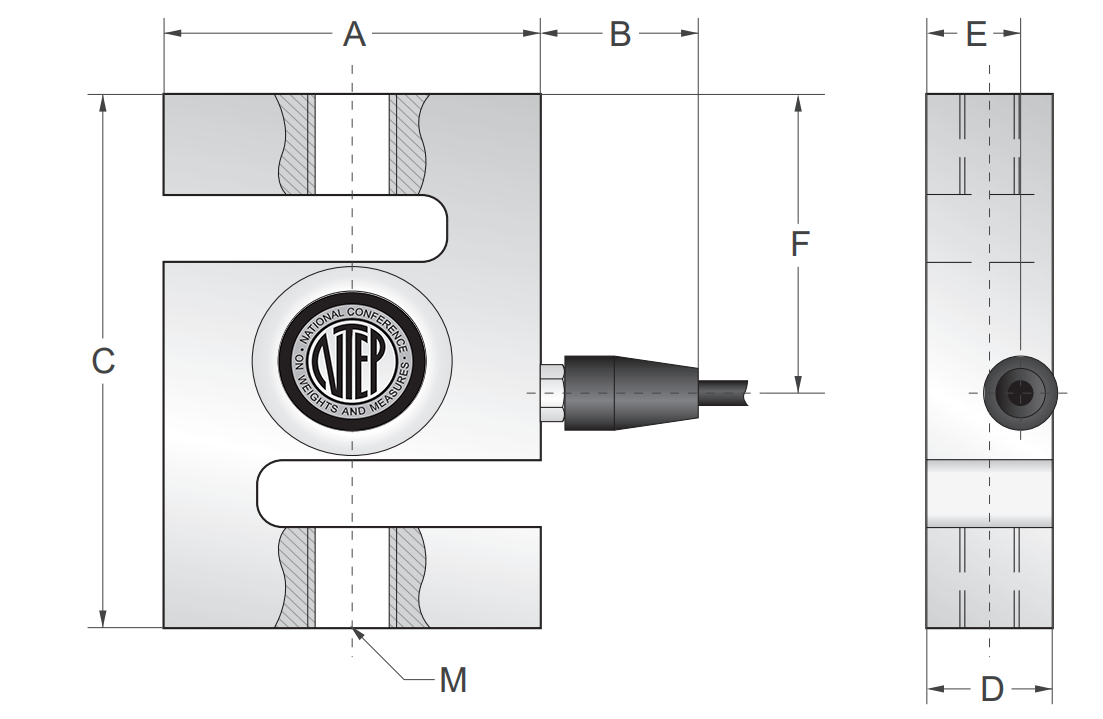

外形尺寸：
100kg-1000kg
|
量程（kN） |
量程 |
|
A |
B |
C |
D |
E |
F |
M |
|
1kN |
100kg |
mm |
62.2 |
32 |
30.1 |
80.2 |
20.1 |
47.2 |
M10x1.5 |
|
2-10kN |
200-1000kg |
mm |
62.2 |
32 |
30.1 |
80.2 |
20.1 |
47.2 |
M12x1.75 |

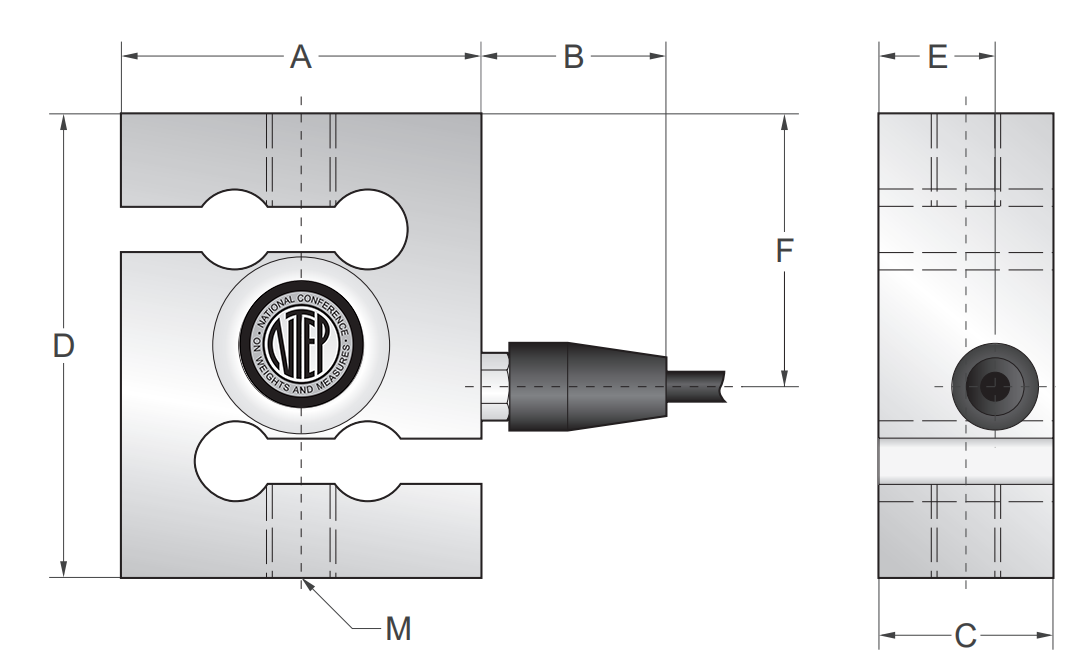

1.5t-5t
|
量程（kN） |
量程 |
|
A |
B |
C |
D |
E |
F |
M |
|
15-50kN |
1.5t-5t |
mm |
76.2 |
32 |
108 |
25.4 |
19 |
60.5 |
M18x1.5 |
技術參數：
|
技術參數 |
|
|
|
|
額定輸出 |
2.0mV/V±0.003mV/V |
輸入阻抗 |
385±10Ω |
|
非線性 |
±1%F.S |
輸出阻抗 |
351±3Ω |
|
滯后性 |
＜±0.05%F.S |
絕緣電阻 |
≥5000MΩ |
|
重復性 |
＜±0.05%F.S |
允許激勵電壓 |
5～15V/DC |
|
蠕變 |
＜±0.05%F.S/30min |
補償溫度范圍 |
-10℃～+40℃ |
|
零點溫度影響 |
＜±0.03%/10℃ |
工作溫度范圍 |
-30℃～+70℃ |
|
輸出溫度影響 |
＜±0.03%/10℃ |
安全過載 |
150%F.S |
|
零點平衡 |
＜±1%F.S |
極限過載 |
300%F.S |
|
接線方式 |
激勵：+紅 -黑 信號：+綠 -白 屏蔽：黃粗 |
||
